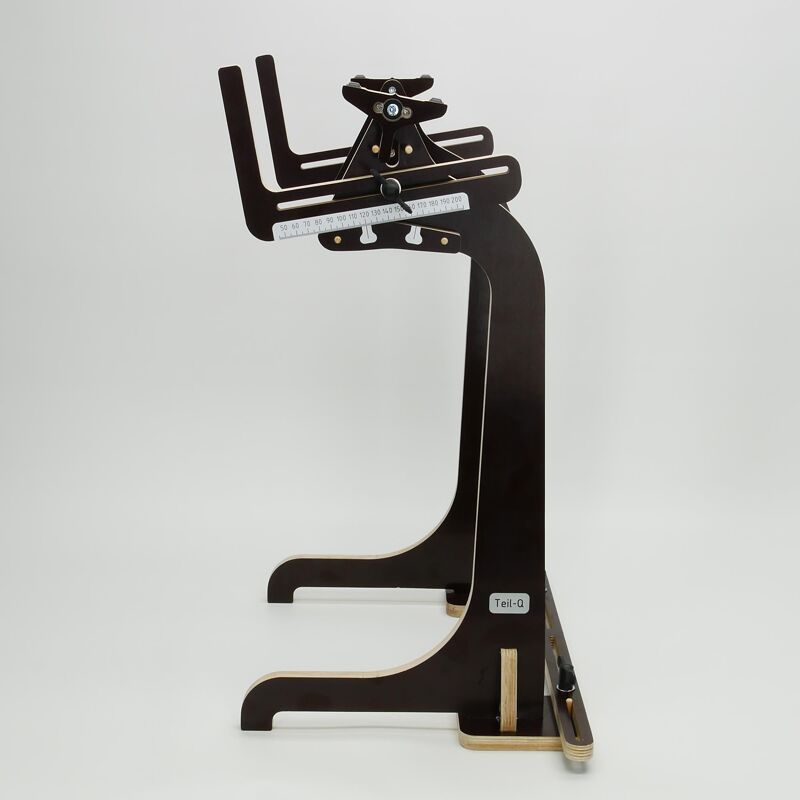

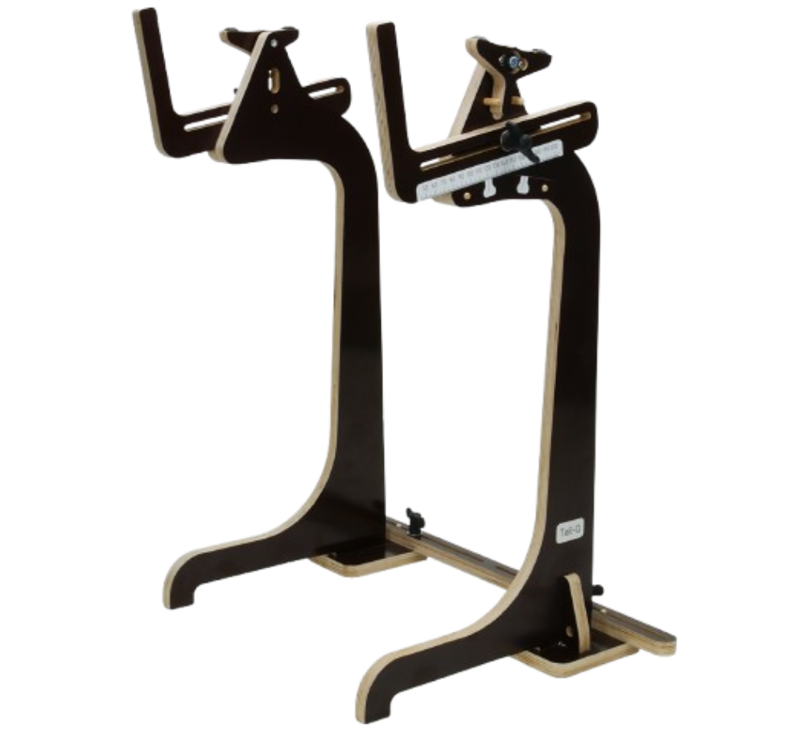

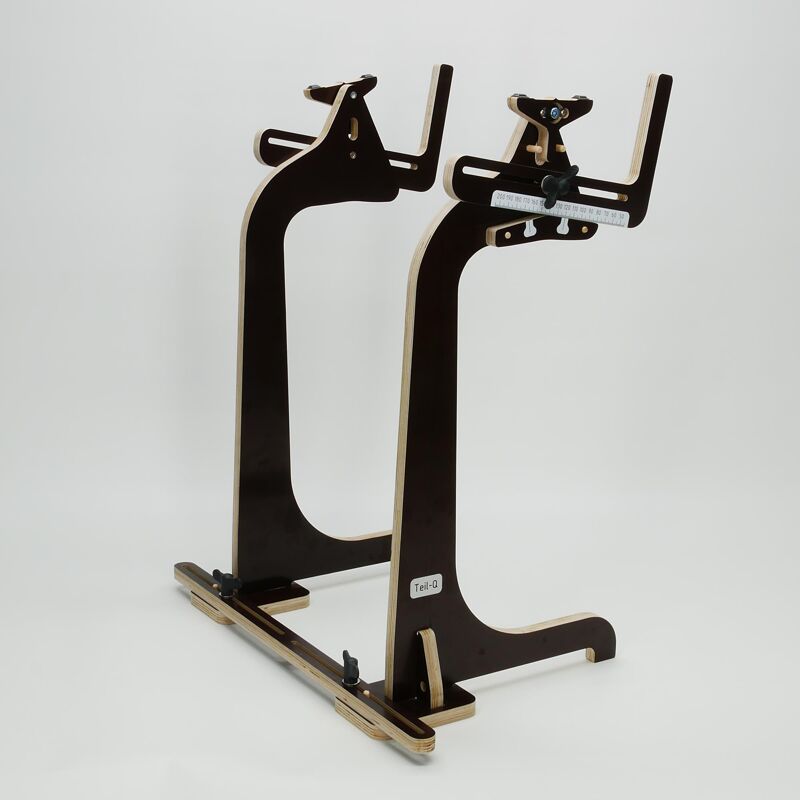

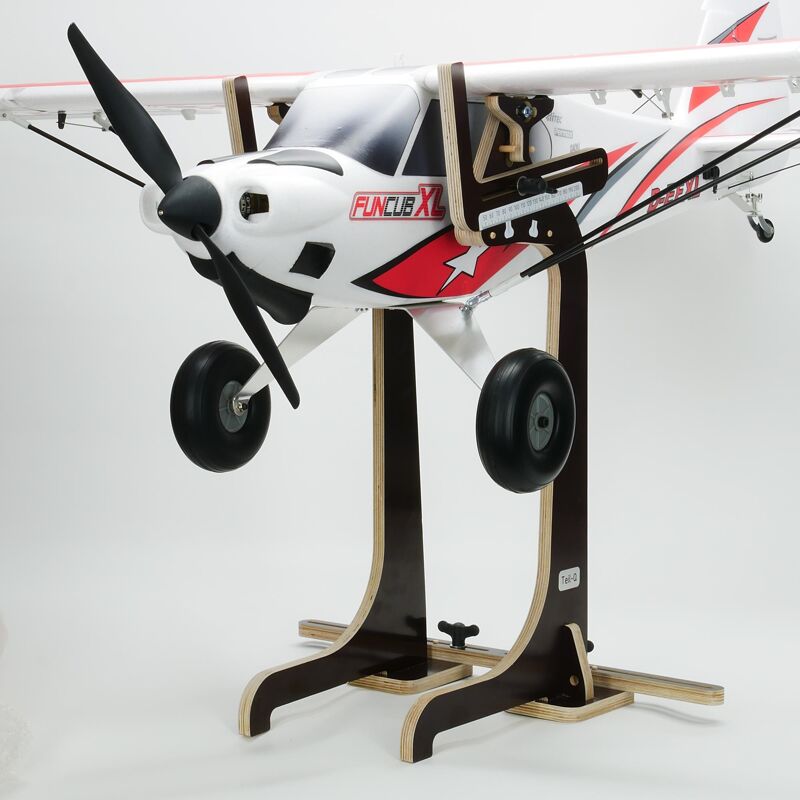

Het ontwerp van het frame maakt het mogelijk om motormodellen met landingsgestellen of vleugelpoten te balanceren. Het hek kan 180° worden gedraaid. Hiervoor wordt een extra wijzer gebruikt, waarmee het exacte zwaartepunt kan worden ingesteld. Het frame kan worden gedraaid zodat het niet in de weg zit.

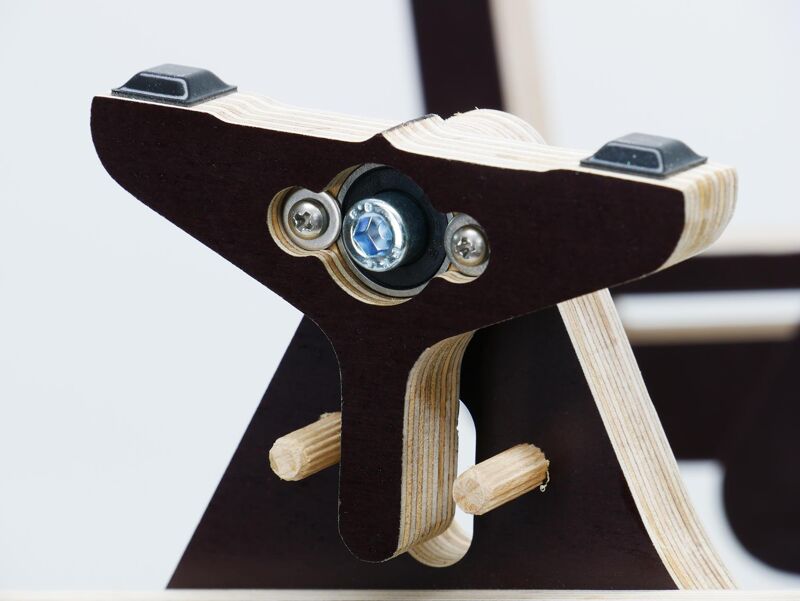

De kogellagers maken het zeer nauwkeurig en duurzaam. De rocker zelf heeft stops en daardoor een maximale doorbuiging van 10° in beide richtingen. Dit betekent dat het model niet meer van de wip kan vallen, zelfs niet als bijvoorbeeld de batterij van het model wordt verwijderd.
Daarnaast is de vleugelstop 10° schuin geplaatst. Als de wip in de voorste eindstand (10°) op de aanslag staat, kan het model worden geplaatst. In de neutrale stand tijdens het wegen grijpt de oppervlaktestop niet meer in.

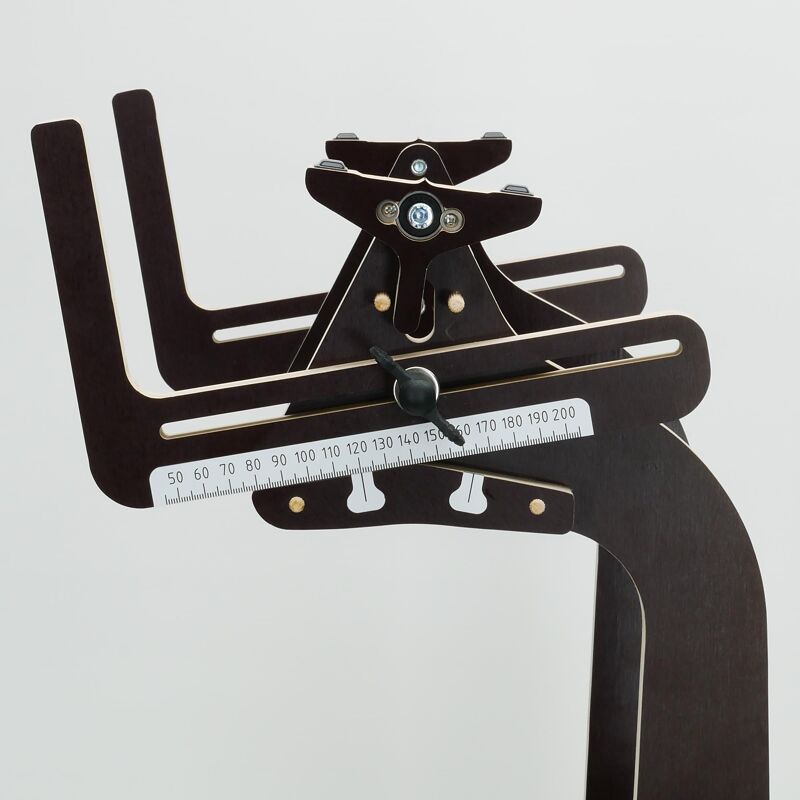

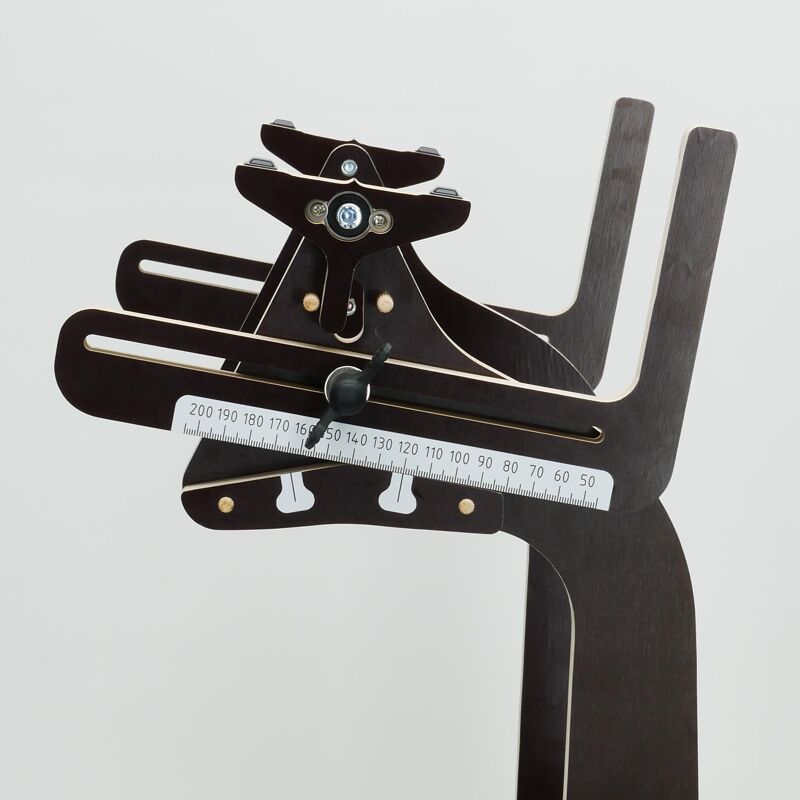

Met de gegraveerde schaalverdeling kan het zwaartepunt op de millimeter nauwkeurig worden ingesteld.

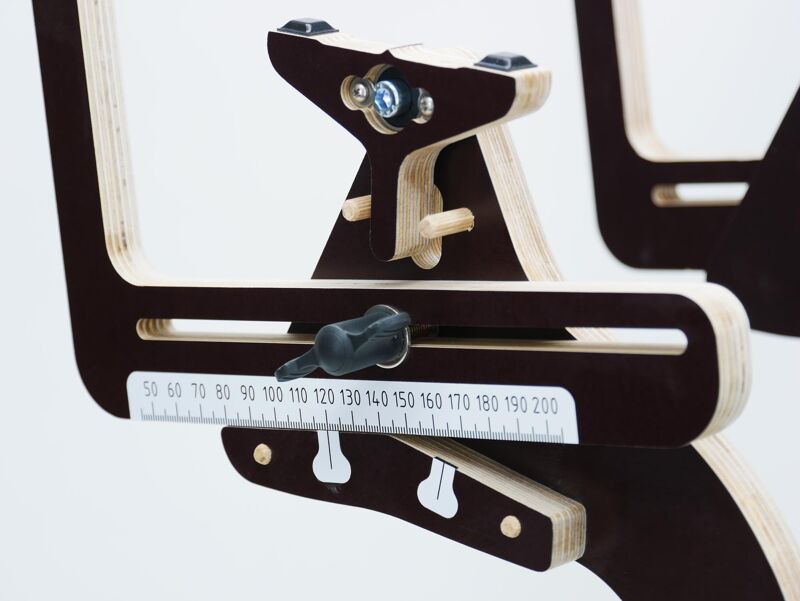

De houten onderdelen zijn CNC-gefreesd uit hoogwaardig en stabiel 15 mm berken multiplex. Het insteeksysteem maakt de zwaartepuntsschaal nog stabieler en daardoor eenvoudig te monteren.

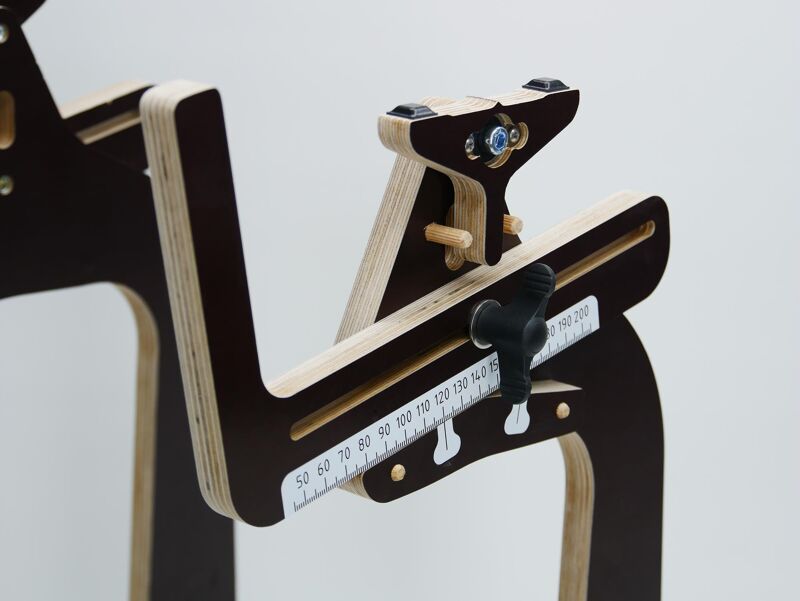

De houten onderdelen zijn op de contactpunten bekleed met zelfklevend rubber, zodat het model stevig wordt vastgehouden en niet beschadigt.
Bediening

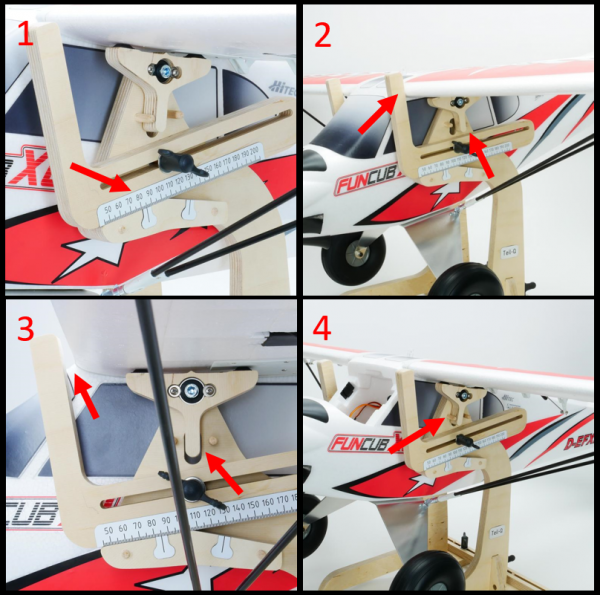

- Stel het opgegeven zwaartepunt van je model in met behulp van de schaal. Afhankelijk van het model kan het hek in beide richtingen worden gebruikt. Zorg er bij het afstellen voor dat de aanslag netjes op de geleider rust. Voor zwaardere modellen raden we aan om de zwaartepuntsschaal met een schroefklem aan de grondplaat te bevestigen.
- Verplaats de tuimelaar naar de voorste aanslagpositie. Deze heeft nu een doorbuiging van precies 10°. In deze positie kan de aanslag als afstelling worden gebruikt. Het voordeel van deze methode is de exacte kalibratie in een gedefinieerde positie. Bovendien staat de afrastering tijdens het wegen niet op het model en wordt het proces niet verstoord.
- Uw model glijdt niet meer weg door de rubberen steun. Als dat toch gebeurt, kun je altijd de juiste positie controleren door de wip naar de voorste aanslag te bewegen. Het model kan nu worden gebalanceerd. Controleer ook de lichte spleet aan de basis van de wip. Als de spleet aan beide zijden gelijk is, is het zwaartepunt precies ingesteld.
- De achterste stop wordt gebruikt om te voorkomen dat het model valt als bijvoorbeeld de accu helemaal is verwijderd.
Technische gegevens
- Tuimelaarhoogte op kogellagers: 600 mm
- Max. Modelbreedte met connector: 490 mm
- Max. Gewicht model: 25,1 kg
- Max. Positie zwaartepunt voorrand: 200 mm
- Maximale schommelhoek: +/- 10°
Omvang levering
- CNC gefreesde onderdelen (ongeslepen en aaneengesloten)
- 4 x vleugelschroef M6
- 2 x kogellager 626 2RS
- 2 x kogellager inpershulp
- 2 x M6 x 25 schroef
- 4 x 2,9 x 9.5 zelftappende schroef
- 6 x schroefdraadbussen met binnenzeskant voor eenvoudige montage
- 6 x sluitringen M6 groot
- 4 x sluitringen M3 groot
- 8 x sluitringen M6 klein
- 10 x houten deuvels
- 4 x rubberen kussentjes
- 2 x gegraveerd onderdeel - Q logo
- 2 x gegraveerd onderdeel - Q logo
- 2 x gegraveerd onderdeel - Q logo.Q logo
- 2 x gegraveerde schalen
- 4 x gegraveerde aanwijzers
- 1 x geïllustreerde bouw- en gebruiksaanwijzing
